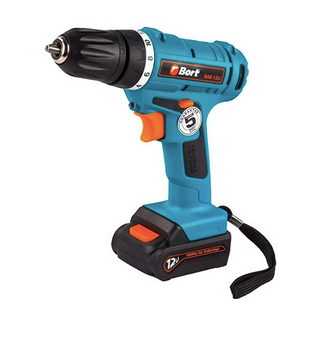

Уже давно не секрет, что откручивать и закручивать шурупы удобнее и быстрее всего именно шуруповертом.
- Как отремонтировать шуруповерт
- Как поменять патрон на перфораторе
- Как снять патрон с дрели: видео
Любой инструмент имеет свойство изнашиваться и выходить из строя. Особенно это касается подвижных и часто употребляемых деталей. В шуруповерте таковым компонентом считается зажимной патрон. Элемент, который полностью вышел из строя, следует заменить. Но для начала надо понять, как снимается патрон. Для этого нужно немного узнать о технических характеристиках устройства. Чтобы провести ремонтные работы понадобится молоток, отвертка, тиски и некоторые ключи.
Содержание:
Способы крепежа патрона
Патроны чаще всего крепятся к валу такими способами:
- Посредством конуса Морзе
- Резьбовым способом
- При помощи фиксирующего винта
Конус Морзе один из самых легких и практичных методов, который начал использоваться с 19 столетия. Плоскость вала обработана в виде конуса с назначенными параметрами. Аналогичный конус находится в середине патрона. При их объединении происходит оперативное и крепкое соединение составных частей.
Следующий метод оснащен резьбой, которая нарезана на краю рабочего вала электроинструмента.
Фиксирующий винт применяется для дополнительного соединения закручивающегося патрона на валу. Как правило, винт обладает головкой для крестообразной отвертки, а также левой резьбы. Необходимо по максимуму открутить кулачки у патрона, чтобы его увидеть.
Как определить метод крепления на шуруповёрте
Способ крепежа легко узнать, если внимательно осмотреть детали. Патрон разновидности конус Морзе будет иметь следующую надпись: 1-6 В10. Это значит, что в патроне допустимо закрепление насадок с диаметром хвостовика равного 1-6 мм, а В10 – это указатель величины конуса Морзе.
Патрон, зафиксированный при помощи резьбового крепления, имеет маркировки:
- Метрическая резьба (отечественная продукция) – 1,0-11 М12х1,25
- Дюймовая резьба (иностранное производство)– 2-13 мм ½-20 UNF
Как снять и поменять патрон + (Видео)
Если вы столкнулись с заменой патрона, первоначально, следует разобраться со способом его крепления. Для проведения процедуры с минимум усилий, специалисты не рекомендуют перегружать шуруповерт в каждодневном применении. Если вы без перерыва работаете инструментом в течение пятнадцати минут, вращающиеся части могут перегреться и крепко зафиксироваться в гнезде. Тогда будет сложнее провести замену. Эксперты рекомендуют проверенные способы снятия патрона, описанные ниже:
- Открутить резьбовое крепление посредством шестигранника Г-образной формы, который наверняка найдется у каждого хозяина. Далее следует вставить шестигранник (размер — 10 мм) поместить коротким краем в патрон и плотно сдавить в кулачках. После этого запустить и моментально выключить устройство на малых оборотах, чтобы свободный край слегка ударился об стол, таким образом, резьба ослабнет и можно выкрутить патрон.
- Если патрон держится на резьбе с фиксирующим винтом, тогда:
- Открутить винт с левой резьбой по направленности часовой стрелки.
- Затем вставить шестигранник в кулачки, и быстрым движением руки либо молотка провернуть свободный край против часового хода. Теперь можно откручивать патрон.
- Если оба метода не сработали:
- Достаем из открытого корпуса вал, на котором расположен редуктор и патрон. Для изъятия патрона нужно воспользоваться трубным ключом.
- Чтобы снять и поменять патрон с конусом Морзе нужно иметь при себе молоток, которым хвостовик будет освобождаться из гнезда корпуса.
Снятие патрона: Шуруповерт Макита + (Видео)
Обычно электроинструменты бренда Макита оснащены резьбовым креплением со вспомогательной фиксацией посредством винта с левой резьбой.
Следует придерживаться ряда действий:
- Открутить фиксирующий винт (по часовому направлению).
- Активизировать кнопку стопора шпинделя.
- Обвернуть плотной тканью корпус и сдавить в тисках.
- В кулачках стиснуть шестигранник.
- Ударяя молотком по свободной плоскости ключа, патрон прокручивается, а затем убирается с вала.

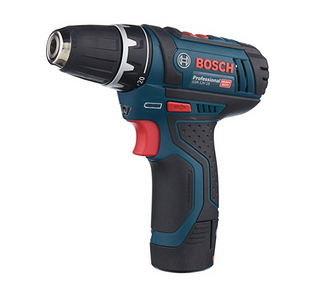

Снятие патрона: Шуруповерт Бош
Шуруповерты марки bosch, как правило, оборудованы фиксирующим винтом.
- Ключ ставим в кулачки и затягиваем на пару щелчков.
- Инструмент кладется на край стола.
- Надавливая на кнопку стопора, снимаем фиксатор патрона на валу.
- Патрон снимается против часового хода.
Все действия требуют особого внимания и последовательности при разборке/сборке.
Получив теоретические знания о видах патронов, вам будет проще самостоятельно произвести ремонт шуруповерта Интерскол, Хитачи, а также других производителей.
Как снять и разобрать патрон шуруповерта
Существует несколько разновидностей шуруповертов, и способ замены патрона в них различается. Рассказываем, какими они бывают и как правильно открутить патрон.
Чтобы понять, как снять патрон с шуруповерта, нужно хорошо представлять, как устроен инструмент. Эта деталь крепится на вал, приводящий ее в движение, и служит для фиксации рабочего органа. Как правило, ее оболочка имеет цилиндрическую форму. Под ней находятся прижимные кулачки и регулировочные гильзы. Когда их заклинивает, достать рабочую деталь становится сложно или невозможно. Тогда возникает необходимость снять зажим, чтобы в дальнейшем облегчить себе работу по ремонту. Делать это нужно для смазки, чистки и профилактического осмотра. Существует несколько способов крепления. У каждого из них есть свои преимущества и недостатки. В каждом отдельном случае проблема решается по-разному.
Как устроен патрон
Используются две основные конструкции.
- Кулачковые — фиксация происходит при помощи Г-образного ключа, вставляющегося перпендикулярно.
- Быстрозажимные — для фиксации необходимо зажать один цилиндр корпуса рукой, вращая другой цилиндр вокруг собственной оси.
Кулачковые менее удобны, но обеспечивают более надежное соединение. При вращении ключа регулировочная гильза сжимает стальные кулачки, пока они не сомкнутся.
Быстрозажимные затягиваются быстрее. Для них не требуется ключ.
Виды быстрозажимных конструкций
- Одномуфтовая — чтобы провести установку биты достаточно одной руки, поскольку одна из частей корпуса фиксируется автоматически.
- Двухмуфтовая — обе части являются подвижными, и одну из них нужно придерживать рукой, чтобы она не вращалась.
Если требуется заменить патрон на шуруповерте, следует учесть, что одномуфтовые применяются только на инструментах с блокираторами.
Материалом служит пластик или металл. Пластиковые изделия менее надежны, но с ними удобнее работать, так как весят они меньше.
Способы крепления патрона к валу
Есть два основных способа.
- На резьбе — гильза накручивается на вал.
- С помощью конуса «Морзе» — конический хвостовик вставляется в отверстие на шпинделе, соответствующее ему по размеру. Этот метод является одним из наиболее эффективных и применяется уже более сотни лет.
Дополнительную прочность соединению придает фиксирующий винт.
Типоразмеры и как их расшифровать
Используется несколько типоразмеров. Их необходимо знать, чтобы правильно подобрать изделие на замену. На конус нанесена маркировка.
Рассмотрим пример: 1 — 6 В 7. Цифры 1-6 — диапазон размеров хвостовика, которые могут быть установлены на изделие. В данном случае он выражен в миллиметрах. В 10 и далее до В 45 указывают калибр конуса. Всего существует 9 калибров.
Маркировка может иметь такой вид: 1 — 13 М 12х1,4. Цифры до буквенного обозначения — диапазон размеров хвостовика, после него — параметры резьбы. Величины указаны в миллиметрах или дюймах.
Рассмотрим еще один пример: 4 — 15 мм ½ — 22 UNF. Надпись говорит о том, что можно применять биты диаметром от 4 до 15 мм, ½ — это размер резьбы в дюймах, 22 — количество ниток (резьбовых витков) в дюйме.
