Сложно представить себе капитальное строительство или ремонт без такого прибора как нивелир. Он предназначен для определения разности высоты между двумя точками. Это достойная альтернатива подручным приспособлениям типа отвесов или натянутых шнурков, которые использовались до изобретения профессионального оборудования. Для определения плоскости нивелир жизненно необходим, остаётся разобраться с тем, как его выбрать. Времена пузырьковых уровней постепенно уходят в прошлое, уступая дорогу более точным измерительным приборам. Нивелиры востребованы не только в профессиональных сферах среди геодезистов или топографов. В планировании ландшафтного дизайна они также незаменимы.
Содержание:
Разновидности моделей
- высокоточные приборы с максимальной погрешностью не более 0,3 мм на 1 км двойного хода;
- точные нивелиры, где погрешность допускается уже до 2 мм;
- технические устройства, в которых квадратная ошибка в измерениях может достигать 10 мм на всё тот же 1 км двойного хода.
По принципу деятельности выделяют следующие виды инструментов: геометрические, тригонометрические, гидростатические, цифровые, оптико-механические, лазерные. Наиболее популярными являются лазерные и цифровые, адаптированные как для профессионального, так и для бытового использования.
Критерии выбора нивелира
Начать стоит с того, какие задачи должен решать прибор. Для профессионального использования это должен быть измерительный инструмент с минимальной погрешностью. В быту подойдёт устройство попроще, так как смысла переплачивать за высокую точность нет. Если знать необходимые технические характеристики, остаётся определиться с бюджетом. В линейке многих производителей можно найти подходящие образцы. Среди них продукция компаний Bosch, Condtrol, VEGA, Sokkia и не только. Помимо точности, учитываются индивидуальные показатели, характерные для конкретной разновидности прибора.

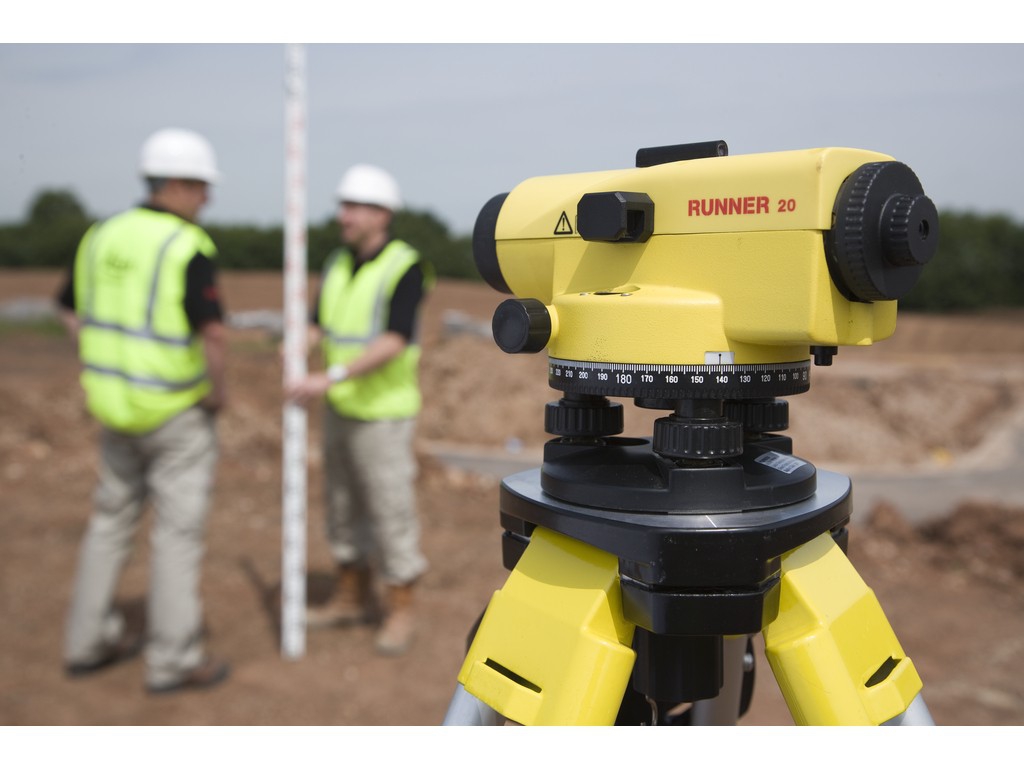

Выбираем и правильно используем оптический нивелир
Здесь показатель точности тесно связан с кратностью увеличения зрительной трубы. Чем выше кратность, показатели которой начинаются с 20 единиц, тем лучше обзор. Максимальный предел кратности составляет 38 единиц. Для работ без особых претензий к точности подходят модели с кратностью 24 или 32.

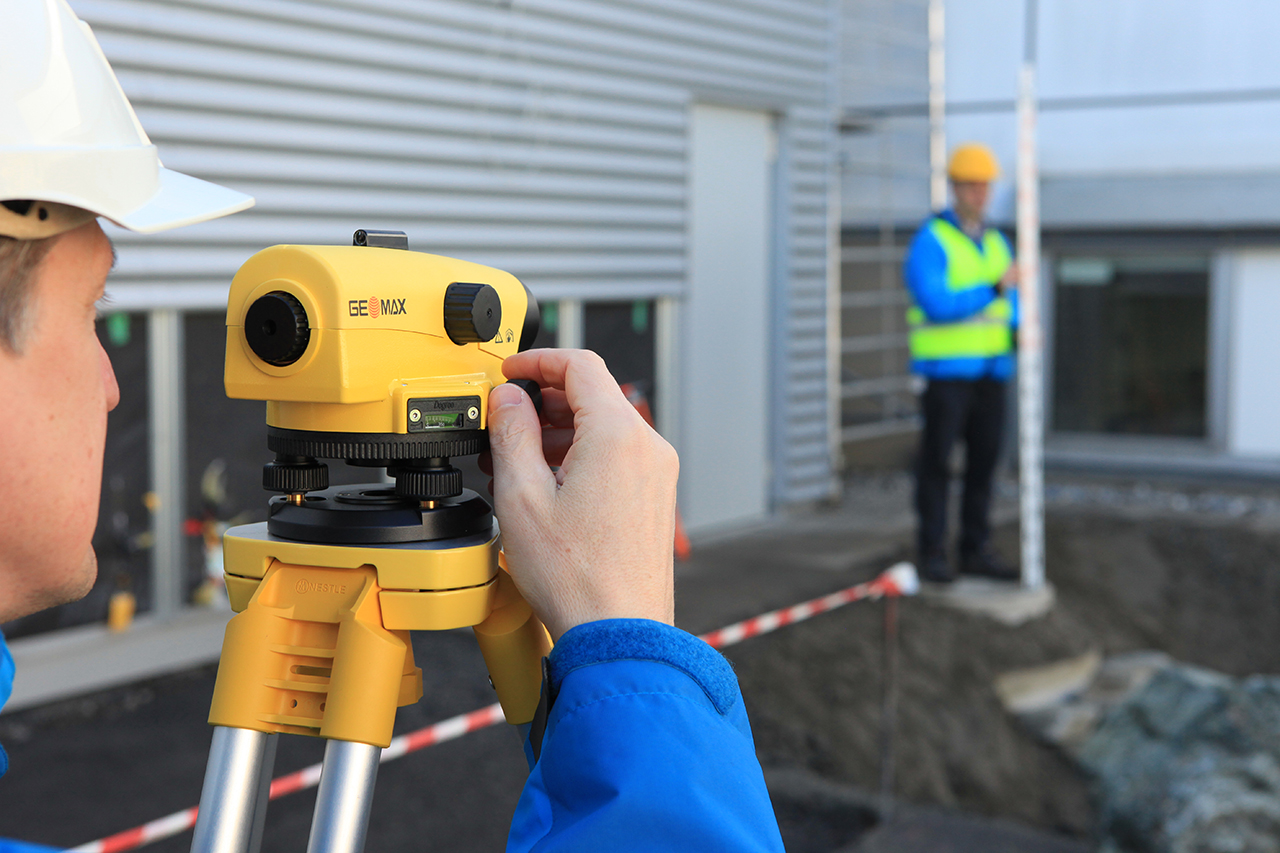

Использование подобных нивелиров требует практики, так как все виды измерений осуществляются вручную. Для этого необходимо установить триггер (подставку), отрегулировать положение трубы основного блока, сфокусировать окуляр, зафиксировать выровненное положение. Для точности измерений требуется два человека: один удерживает конструкцию, а второй записывает показания.
При измерениях необходимо обращать внимание на освещение. Работы ведутся в светлое время суток, зато погодными условиями можно пожертвовать. Даже в снег или дождь оптический нивелир сохраняет точность данных, так как не зависит от электричества или аккумуляторов. Важно бережное отношение, так как механические повреждения могут привести к разбалансировке. По классам базируется на показателях точности.
Особенности и типы лазерных уровней
Это сравнительно новое поколение техники, не требующее специальных навыков или опыта работ. За счёт проекции лазерного луча на поверхность проецируется линия, по которой сразу ясно, велика ли погрешность измеряемой конструкции или плоскости. Ошибки при таком подходе практически невозможны, а сам процесс прост. Погрешность составляет не более 1%.
Сам уровень подходит как для монтажа дверей, так и для укладки напольного покрытия, если выбирать модель только для бытового использования. Не менее успешно его можно использовать на дачном участке для строительства бани, сарая, любой иной конструкции. В профессиональном использовании лазерные уровни также востребованы. Одно из важнейших его преимуществ работа как в вертикальных, так и в горизонтальных плоскостях. Среди разновидностей производителями представлены:
- Ротационные, в которых скорость вращения двух лазеров на одной головке достигает 600 оборотов в минуту. Скорость можно снизить, сделав лучи более заметными. Такие модели подходят для внутренней или внешней отделки, установки пластиковых окон и дверных проёмов. Среди возможных моделей Geo-Fennel FL 500 HV-G 231000 или Condtrol AUTO ROTOLASER NEW. Можно рассмотреть Bosch GRL 300 HVG Set 0.601.061.701.
- Комбинированные. Они могут работать с линиями и плоскостями, осуществляя разметку в пяти направлениях. Для проектирования проводки они особенно хороши. Минус лишь один: стоимость на порядок выше, чем у обычных нивелиров. Пример подобного Bosch GCL 25 Professional 0601066B01.
- Модели, работающие с построением плоскостей. Это наиболее дорогое и профессиональное оборудование. В быту они не используются, так как редко у кого возникает необходимость определить разницу высот нескольких объектов, одновременно измерив их положение относительно вертикали и диагонали.
Как правильно выбрать лазерный уровень: простые советы
- Смотрите на тип выравнивания. Либо прибор самовыравнивающийся, либо это ручная настройка. Во втором случае придётся искать плоскость по пузырьковому уровню. Маятниковый в этом случае удобнее.
- Учитывайте погрешность. У зарекомендовавших себя брендов она проверена исследованиями. Если же приобретается уровень неизвестного производителя, то 5 мм могут превратиться во все 10. Лучше опираться при выборе на устройства, проверенные опытом и временем.
- Определяйтесь с типом питания. Батарейки дешевле, зато нуждаются в регулярной замене и могут выйти из строя в неожиданный момент.
- Выбирайте цвет лазерного луча в зависимости от бюджета. Как красный, так и зелёный выглядят ярко и выразительно, однако с зелёным большинство моделей дороже.
- Решите для себя, какой класс требуется – для работы дома вполне достаточно выбрать лазерный нивелир второго класса.
- Не зацикливайтесь на брендах. Практически у каждого производителя можно найти свой хороший образец. Лучше ориентироваться на отзывы покупателей, а не на степень известности производителя и стоимость продукции.
- Штатив. Перед покупкой будет нелишним решить, можно ли без него обойтись. Для уличных работ он необходим, в домашних требуется не всегда. Отсутствие штатива уменьшает вес, что также способствует комфортному использованию. Бытовые модели могут не превышать четверти килограмма. Профессиональные инструменты тяжелее и больше по габаритам.
Мелочи, о которых нужно знать
Зачастую производители занижают дальность действия, но в этом есть свой плюс. Лучше, когда видимый и сканируемый диапазоны чуть занижены. Но и для потребителя это плюс: нет разочарований в работе. Размер рабочей зоны у каждого производителя определяется индивидуально. Для статистического построителя важно, чтобы он мог функционировать с приёмником. Наличие его в комплекте необязательно
Выбирая уровень самовыравнивания, стоит остановиться на модели, в которой он не менее 5 градусов. Предел в 3 градуса не самый лучший. Время настройки компенсатора индивидуально, в идеале оно должно отражаться в паспорте на инструмент. В профессиональных строительных уровнях зачастую включение и отключение компенсатора можно выбрать. Иногда это бывает важно, к примеру, в ходе работ на местности со склонами.
В части температурного режима стоит отталкиваться от обозначенного в инструкции к эксплуатации прибора. Далеко не все могут работать при минусовых температурах и гарантировать отсутствие погрешностей при них.
И также перед тем как выбрать нивелир для строительства, обращайте внимание на то, какой у него материал корпуса и комплектование. При наличии защиты IP54 техникой можно пользоваться даже под дождём. Пыли подобный прибор также не боится. Но для защиты от механических повреждений выгоднее модели с демпферными накладками. Они сглаживают нагрузки при падении и помогают сохранить первоначальные технические характеристики оборудования. При выборе комплектации целесообразно смотреть на наличие кейса, очков для лучшего наблюдения за лазерным лучом и для защиты глаз, приёмника для перехвата луча.
Как выбрать нивелир
При любых ремонтных, строительных и многих других работах мастера делают разные отметки, отбивают линии и наносят на стены, полы и потолки разметку. С помощью всего этого они соблюдают плоскости. Для решения данной задачи существуют специальные нивелиры – оптические, цифровые, лазерные, ротационные. Все они отличаются принципом действия и функционалом, поэтому непрофессионал может растеряться в предлагаемом ассортименте.
Все строительные уровни, называемые в профессиональной среде нивелирами, делятся на несколько групп по конструктивным и функциональным особенностям.

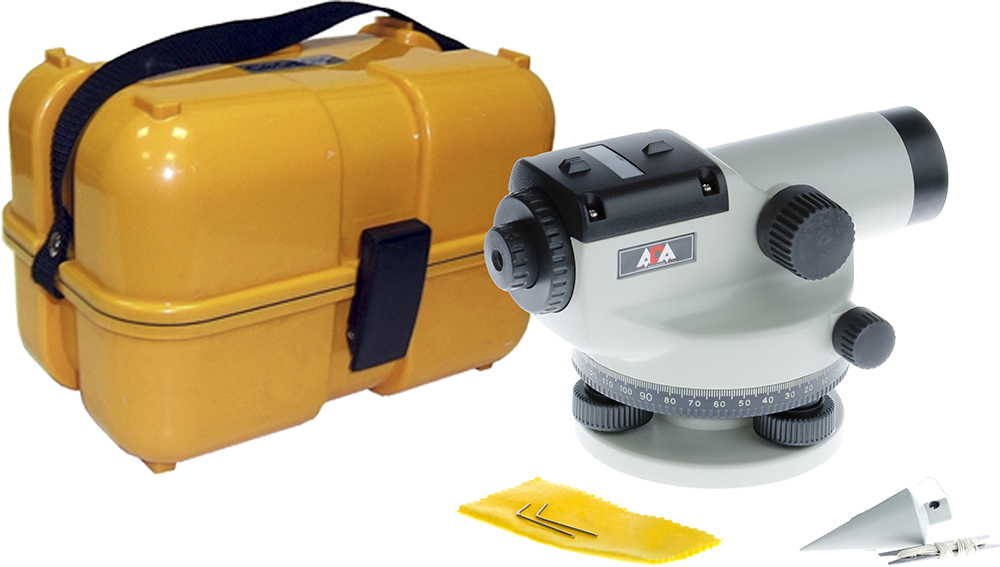

Оптические нивелиры
Это самые простые и проверенные временем устройства. Их до сих пор применяют при проведении геодезических работ, прокладки дорог и решении других профессиональных задач.
С помощью данных устройств определяется разница перепада высот в заданных точках, а также высчитывается расстояние между ними. С помощью градуированной шкалы можно находить углы наклона и величины перепадов.
На поверхности оптический нивелир устанавливается с использованием лазерного или пузырькового уровня. Стоимость устройств стартует от 7 000 рублей, а в продаже есть модели от:

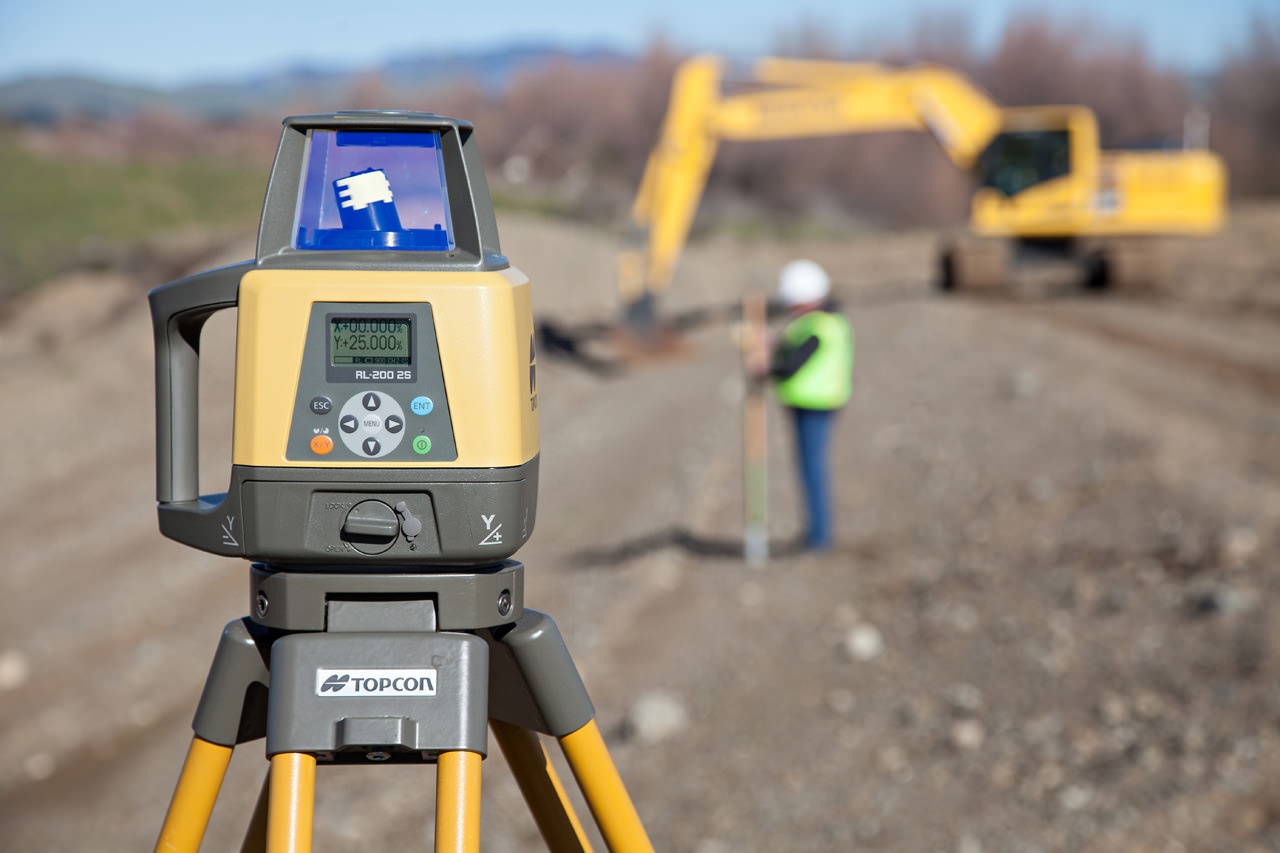

Электронные устройства
Это более продвинутые геодезические устройства, которые позволяют с максимальной точностью делать расчеты по специальной рейке. Конструктивно этот прибор совмещает оптический нивелир с электронной начинкой для обработки данных.
Электронные нивелиры очень быстро работают и исключают вероятность допущения ошибок оператором. Для проведения измерений специалист фокусируется на рейке, а по нажатию на кнопку прибор отображает на дисплее основную информацию. Цены на них начинаются от 100 000 рублей. Лучшим брендом, выпускающим подобные нивелиры, считается Leica.

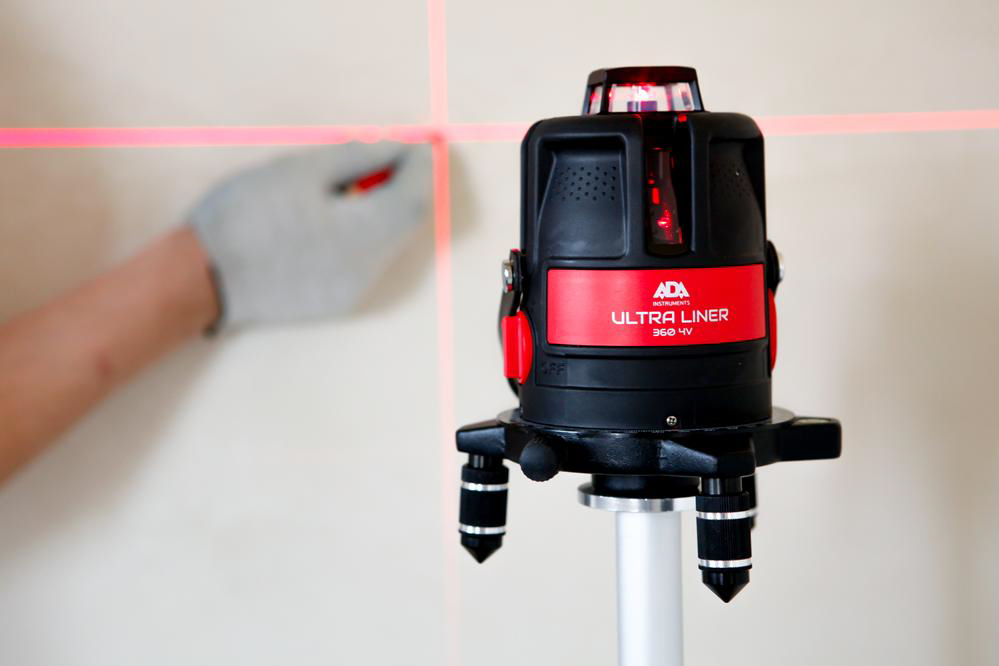

Лазерные строительные уровни
При помощи подобных устройств можно строить горизонтальные, вертикальные и наклонные плоскости. Некоторые приборы оснащены функцией отвеса, позволяющей отмерять разные углы – в 45 и 90 градусов.
Лазерные строительные уровни при этом делятся на несколько подвидов, среди которых позиционные, точечные и ротационные. Позиционные наиболее распространены. Они имеют линзы и призмы, с помощью которых преломляется световой поток и строятся статичные линии. Они отрисовываются на плоскостях с максимальной точностью.
Построители могут иметь угол раскрытия до 110-130 градусов, а используются они преимущественно в закрытых помещениях. Цены на них варьируются от 2 000 рублей за недорогие бытовые модели и от 8 000 за полупрофессиональные устройства. Среди популярных брендов выделяют:

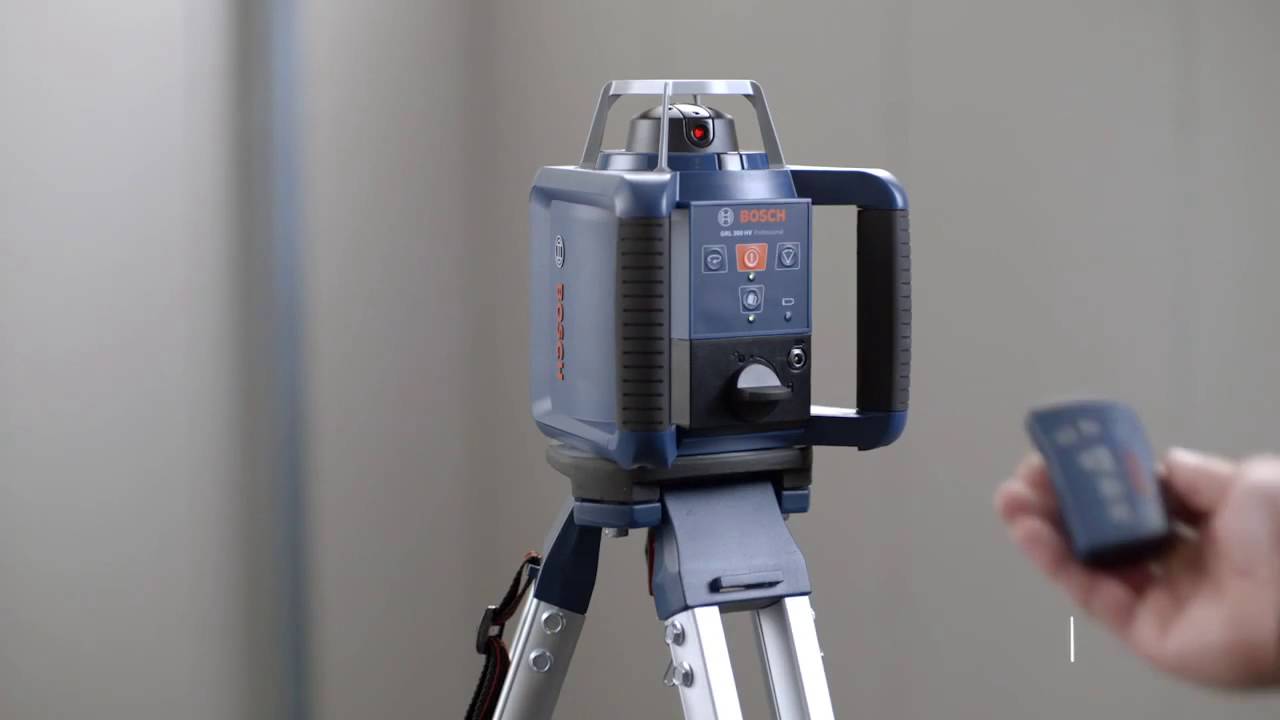

Ротационные нивелиры
На открытых площадках или внутри больших помещений профессионалы используют ротационные лазерные уровни. Они имеют вращающуюся головку, которая преобразует луч в плоскость.
Отсутствие призменного рассеивания обеспечивает возможность создания максимально интенсивного луча. Плоскость создается путем вращения головки относительно вертикали. Это преимущественно профессиональные устройства, которые отрисовывают луч на расстоянии десятков и сотен метров.
Продвинутые модели позволяют «рисовать» сразу две плоскости (для этого должно быть две ротационные головки). Скорость вращения головки обычно регулируется. Ротационные уровни стоят дороже лазерных, поэтому в быту их почти не применяют. Устройства выпускают такие компании, как
Цены начинаются от 30 000 рублей.
Основные параметры выбора нивелиров
Выбрать строительный нивелир непросто, особенно для использования в профессиональных сферах. Важно учитывать целый ряд технических критериев, влияющих на функциональные возможности устройства.
Недорогие модели проектируют только один или два перекрестных луча. Для большинства работ этого оказывается достаточно: отделка стен, монтаж плитки, сборка и монтаж мебели. Для обычного ремонта в квартире или доме достаточно бюджетного нивелира с одним лучом. Такое устройство пригодится в быту для решения многих задач (например, навешивание картин или фотографий в рамках на стену).
Для более основательных работ потребуется две пересекающиеся плоскости, поэтому лучше выбрать модель, которая испускает два перекрестных луча. В некоторых случаях есть функция, позволяющая задействовать только один из них.
Профессионалы применяют лазерные уровни с несколькими горизонтальными и вертикальными плоскостями. Они позволяют создавать развертку полуплоскостей направо и налево. Такая возможность позволяет одновременно работать нескольким мастерам в одном помещении, так как каждый проставляет метки для решения определенной задачи.
Это один из ключевых параметров, с учетом которого следует делать выбор. Недорогие модели имеют дальность отрисовки до 20 метров, чего достаточно для квартир и частных домов, но для профессионального строительства этого недостаточно. Специалисты используют лазерные уровни, достающие хотя бы до 50 метров.
Есть устройства, которые можно комплектовать устройствами для повышения радиуса действия. В таких устройствах дальность измерения в характеристиках указывается через дробь: 50/100. Это означает, что в базовой комплектации линии рисуются на расстоянии до 50 метров, а с доп. устройством до 100 метров.
Каждый измерительный прибор имеет долю погрешности. Ее производители указывают в миллиметрах на метр. Приборы с высокой точностью отклоняются не более нескольких долей миллиметров, а бытовые имеют погрешность до 2-4 мм на метр.
Для большинства ремонтно-строительных работ точности до 1 мм на метр достаточно, а более точные приборы стоят всегда на порядок дороже.
Аккумулятор или батарея
Бытовые и полупрофессиональные строительные уровни работают от двух или трех батареек. Их емкости хватает на 10-20 часов работы устройства. Профессиональные устройства комплектуются аккумуляторными батареями, но и цена на них значительно выше. Есть также устройства, способные работать от сети – это в некоторых ситуациях бывает полезно.

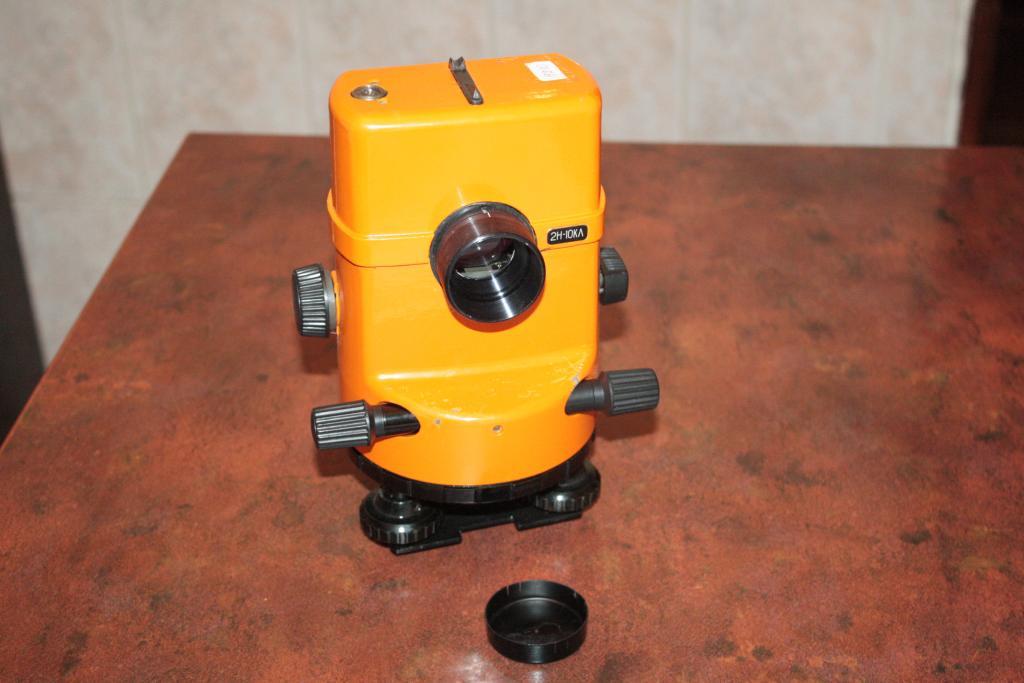

Степень защиты корпуса
Чем выше защита, тем дольше проработает лазерный уровень при небрежном обращении. На стройке часто происходят непредвиденные ситуации, при которых устройство может падать на бетонный пол. Для его сохранности важен достаточный уровень защиты, определяемый буквами IP и двумя цифрами.
Например, показатель IP55 говорит о хорошей защите внутренностей устройства от пыли, мелких частиц и даже дождя. Если прибор будет использоваться преимущественно внутри помещений, хватит показателя IP20.
Другие важные параметры выбора нивелира
Кроме вышеперечисленных технических характеристик при покупке строительного нивелира рекомендуется учитывать дополнительные показатели, среди которых:
- Стоимость и бренд. Для использования уровня в быту нет смысла переплачивать за дорогое профессиональное устройство.
- Время автономной работы.
- Количество проекций.
- Диапазон рабочих температур, при которых нивелир нормально функционирует.
- Принцип действия самовыравнивания. Показатель до 5 градусов считается вполне достаточным для большинства ситуаций. Также иногда полезно наличие функции отключения самовыравнивания.
- Тип крепления: на пол, на штатив, на стену и пр.
- Комплектация. В комплект некоторых уровней входит сумка или кейс, зарядное устройство, дополнительный аккумулятор и крепление.
С учетом вышеперечисленных показателей можно выбрать подходящий лазерный позиционный или ротационный уровень, который подойдет для решения любых задач.
