Чтобы узнать, как пользоваться нивелиром при строительстве и научиться этому на практике, достаточно изучить устройство прибора, его виды, принцип действия и строго следовать инструкции. При этом большое значение имеет вид оборудования.

Поэтому начнем с назначения и характеристики оборудования. Нивелир представляет собой измерительный прибор, который используется для точного определения разницы положения точек в пространстве по отношению к условной линии. Он обязательно используется в процессе строительства различных объектов, при проведении ремонтов и реконструкции в целях точного соблюдения заданных показателей конструкции, а также в процессе исследования рельефа местности.

Применение инструмента актуально в любых отраслях и сферах, где необходимо провести идеальное выравнивание в вертикальной или горизонтальной плоскости или придать конструкции определенный наклон.

На практике используются инструменты, которые отличаются принципом действия и точностью производимых замеров. Для примерной разметки местности подойдут простые модели, для контроля строительных работ используются высокоточные профессиональные приборы.

Наиболее востребованными среди профессионалов являются следующие разновидности приборов:

• Оптические. Простые и недорогие устройства, которые определяют координаты с помощью светового луча и рейки. В комплектацию входит труба для зрительного наблюдения и механизм для установки строго по горизонтали. С помощью винтов производятся необходимые настройки положения аппарата. Показатели фиксируются и проводится следующий замер.
• Лазерные. Современная техника, которая пользуется высоким спросом, благодаря компактным габаритам, высокой точности и простоте эксплуатации. С ее помощью можно прокладывать прямые линии одновременно в нескольких плоскостях. Пользоваться таким прибором – легко. Но, он предназначен для работы внутри помещений, поскольку при воздействии солнечного света лазерный луч становится практически невидимым.

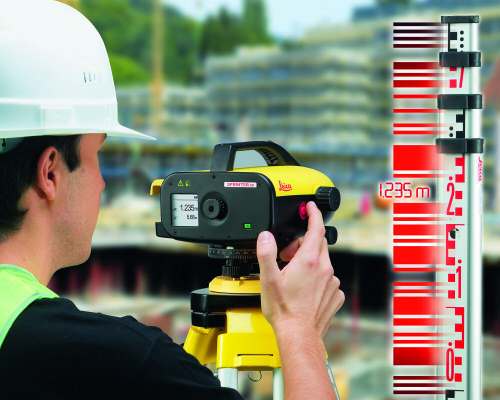

• При дополнении описанных выше приборов электроникой получается цифровое оборудование, которое позволяет получать высокоточные данные. Но, оно относится к дорогостоящей категории, поэтому применяется при возведении масштабных, сложных объектов.

Далее рассмотрим, как правильно работать с разными видами измерительного оборудования.

Работа с оптическим нивелиром

Измерительные мероприятия с применением оптической модели проводятся в такой последовательности:

• Устанавливается штатив. Крепления на ножках следует ослабить и каждую из них выдвинуть на необходимую длину. При этом верхняя часть устройства должна находиться в строго горизонтальном положении. Большинство моделей оснащены специальными креплениями, позволяющими выполнить максимальной точную настройку.
• Труба фиксируется на штативе крепежами. С помощью датчиков определяется центральное положение. Путем последовательной настройки уровней обеспечивается горизонтальное положение оборудования.
• Далее производится настройка окуляра индивидуально для работника, выполняющего измерения. Для этого прибор необходимо навести на крупный, хорошо освещенный объект, и изменять настройки до тех пор, пока сетка на объекте не будет видна наилучшим образом. Процедуру повторяют на другом участке с худшей освещенностью.
• После установки оборудования в необходимое положение и его фокусировки приступают к измерениям. Рейки выставляются впереди устройства и позади него. Передние элементы покажут высоту, а задние – шкалу. Прибор наводится на темную сторону переднего элемента, фокусируется, после чего фиксируются показатели по средней и дальномерной черте. После этого наводится на основную рейку, записывается значение по красной стороне.

Такой способ измерений по методике «средней линии» позволяет получить высокоточный результат.

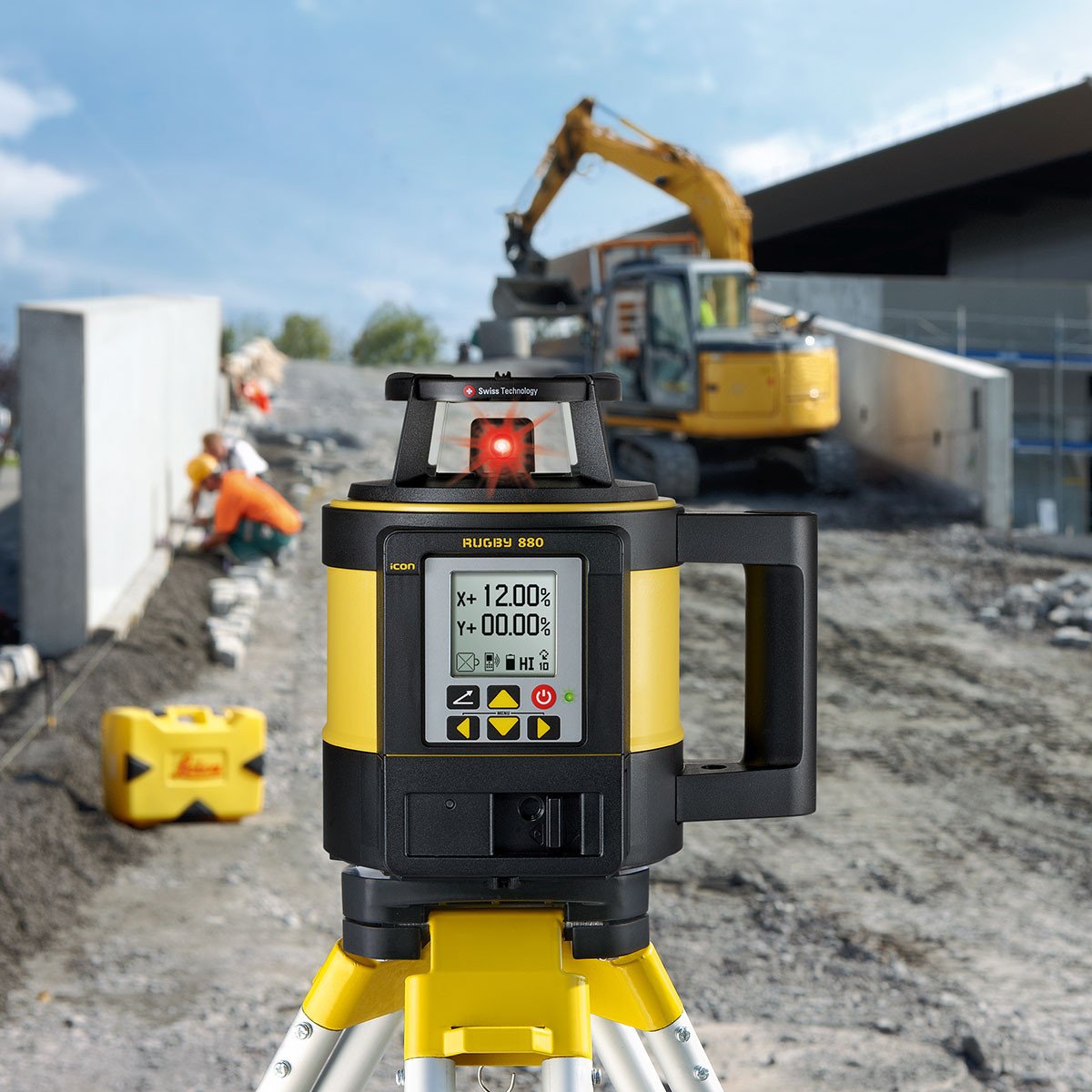

Как правильно пользоваться лазерным нивелиром?

Перед использованием прибор следует правильно установить, поскольку от этого зависит точность показателей замеров.

Чтобы все было сделано правильно, необходимо соблюдать ряд требований:

• Лазерный луч на пути следования не должен встречать стен и других препятствий, иначе линия получится прерывистой.
• Расстояние от аппарата до предмета должно быть оптимальным. Как правило, предельное расстояние указывается в документации и его необходимо соблюдать. По возможности следует установить оборудование поближе к объекту. Если необходимы замеры на дальнем расстоянии, то используется специальное устройство – лучевой приемник.
• В процессе проведения замеров оборудование должно находиться на ровном основании – подставке или штативе. Положение должно быть надежно зафиксировано, не допускается никаких перемещений или колебаний.
• До начала замеров устройство выравнивается по горизонтальной линии. Для этого предназначен встроенный механизм – уровень. Некоторые модели оснащены механизмом самовыравнивания, который будет устанавливать прибор в оптимальное положение, после чего будет подан звуковой сигнал.
• После установки можно приступать к измерительным процедурам.

Практические советы по работе с устройством

При работе с оборудованием любого типа главным условием точности полученных параметров является его правильная установка. Поэтому данному этапу необходимо уделить максимальное внимание. Также необходимо предварительно осмотреть конструкцию на предмет возможных дефектов и поломок.

При проведении замеров необходимо использовать инструкцию, которая обязательно прилагается к технике. Также обязательным является соблюдение правил техники безопасности. Лазерный луч категорически запрещается направлять на людей и животных, поскольку его воздействие может травмировать зрение.

Компания «Магазин Проката» предлагает взять в аренду современные модели нивелиров – на любой срок и по самой демократичной стоимости.

Оптический нивелир: как пользоваться нивелиром и рейкой при строительстве

Менеджеры компании с радостью ответят на ваши вопросы, произведут расчет стоимости услуг и подготовят индивидуальное коммерческое предложение.

Сообщение отправлено
Спасибо, что выбираете нас!
Мы уже ищем ответ на Ваш вопрос.

26 мая 2023

Точность в строительстве – один из ключевых аспектов, определяющих успешность проекта. При работе на уровне земли или создании горизонтальных поверхностей неотъемлемыми инструментами являются нивелир и рейка. Нивелир – это измерительное устройство, позволяющее определить разницу высот между различными точками на участке. Рейка служит опорной плоскостью для нивелира и помогает достичь необходимой точности в работе. Цели и особенности нивелирования Репер и ключевые точки Работа с нивелиром Обозначения на нивелирной рейке Как проводить измерения Ведение документации

Цели и особенности нивелирования

Нивелирование – это процесс определения разницы высот между различными точками на земной поверхности. Этот метод используется в различных областях, включая строительство, геодезию, инженерные изыскания и топографию. Суть заключается в установлении горизонтальной плоскости и определении разницы высот относительно этой плоскости. Нивелирование позволяет создавать точные и надежные данные высот, которые нужны для различных строительных проектов, таких как строительство зданий, дорог, мостов и т.д. Точные измерения высот помогают обеспечить правильное соответствие проектной документации и повышают качество и безопасность строительных работ. Для выполнения нивелирования необходимы нивелир и рейка. Нивелир состоит из оптического устройства и штатива, на котором он установлен. Используется для измерения разницы высот между двумя или более точками. Рейка представляет собой шкалу с делениями, которая устанавливается в различных точках и служит опорной поверхностью для нивелира. Процесс нивелирования включает в себя следующие шаги:

• Установка нивелира и штатива на стабильной основе. Нивелир должен стоять горизонтально.
• Просмотр через оптическое устройство нивелира на рейку, установленную в исходной точке (обычно известной высоты). Это позволяет установить начальную точку отсчета.
• Перемещение нивелира и просмотр на рейку, установленную в целевой точке. Чтение деления на рейке дает информацию о разнице высот между исходной и целевой точками.
• Повторение процесса перемещения нивелира и чтения делений на рейке для других точек, если необходимо.
• Анализ полученных данных и подсчет разниц высот между точками.

Нивелирование требует точности и внимательности. Для достижения наибольшей точности нужно учитывать уровень освещения, стабильность штатива, правильность установки и чтения рейки. Процесс требует знания и понимания основных принципов геодезии и использования нивелирного оборудования.

Репер и ключевые точки

В геодезии и нивелировании реперы и ключевые точки при определении и фиксации геодезических позиций на местности.

Реперы – особые пункты на местности, которые служат для фиксации определенных геодезических координат. Обычно имеют точно определенные географические координаты и высоты.

Реперы постоянные и неподвижные, что позволяет использовать их в качестве ориентиров при проведении геодезических измерений. Они обычно обозначаются специальными знаками или металлическими стержнями с гравировкой геодезической информации.

Ключевые точки – это определенные места на участке, которые выбираются с целью обеспечения опорных и контрольных пунктов при проведении геодезических работ. Часто выделены важными точками на местности, такими как углы зданий, вершины холмов, концы структур или другие характерные объекты. Ключевые точки обычно определяются с использованием приборов, таких как геодезический теодолит или нивелир, и их координаты и высоты записываются в геодезическую документацию.

Реперы и ключевые точки служат важными ориентирами при проведении геодезических измерений и нивелирования. Они позволяют установить начальные позиции, контролировать точность измерений и связывать результаты работы с общей геодезической системой координат. Фиксация реперов и ключевых точек обеспечивает надежность и точность геодезических работ на строительных участках или в других областях, требующих пространственной ориентации и координатной привязки.

Работа с нивелиром

Установка и выравнивание визира являются важными шагами при работе с нивелиром. Визир – это вертикальная нить или штрих на оптическом устройстве нивелира, которая используется для точного наведения на рейку и измерения разницы высот.

Основные шаги по установке и выравниванию визира:

• Установка нивелира на стабильную и ровную основу, такую как штатив. Убедитесь, что нивелир надежно закреплен и горизонтально расположен.
• Включите нивелир и подождите, пока он установится и стабилизируется. В это время можно провести проверку и калибровку прибора с помощью специальных функций, предоставленных нивелиром.
• Переведите нивелир в режим визирования. Это позволит вам видеть изображение рейки через оптическое устройство.
• Используя штатив или специальные регулировочные винты, аккуратно отрегулируйте высоту, чтобы визир находился на уровне рейки, установленной в исходной точке (известной высоты). Для этого потребуется плавно поднимать или опускать нивелир, обращая внимание на отражение рейки в оптическом устройстве.
• Осмотрите визир на оптическом устройстве нивелира. Убедитесь, что он четкий, ровный и точно выровнен с рейкой. Если визир не находится точно по центру рейки, можно использовать регулировочные винты нивелира для тонкой настройки его положения.
• Повторите процедуру выравнивания визира для других точек, если требуется. При перемещении нивелира, особенно на большие расстояния, рекомендуется периодически проверять и корректировать выравнивание визира.

Выравнивание визира является важным шагом, поскольку точность измерений зависит от правильного наведения на рейку. Следуя указанным шагам и обращая внимание на детали, можно установить и выровнять визир нивелира для достижения высокой точности и надежности в проводимых измерениях.

Обозначения на нивелирной рейке

Нивелирные рейки обычно имеют особые обозначения и деления, которые используются для измерения разницы высот при нивелировании. Некоторые распространенные обозначения:

• Метрическая система. В метрической системе на рейке обычно присутствуют деления в сантиметрах (см) и миллиметрах (мм). Обычно каждый сантиметр обозначается числом, например, от 0 до 200 см, а миллиметры могут быть обозначены более мелкими черточками или цифрами внутри сантиметрового деления.
• Дюймовая система. В некоторых странах используется дюймовая система для обозначения на нивелирных рейках. В этом случае деления обозначаются в дюймах (inches) и десятках дюйма (tenths). Каждый дюйм может быть обозначен числом, например, от 0 до 78 дюймов, а десятые дюйма могут быть обозначены черточками или цифрами внутри дюймового деления.
• Обозначения нулевой точки. На рейке также обозначены нулевые точки, которые указывают на определенную высоту относительно поверхности. Это позволяет установить начальную точку отсчета при нивелировании.
• Отметки для целей наведения. Некоторые нивелирные рейки имеют специальные отметки или маркировку для целей наведения нивелира. Это помогает оператору точно навести оптическое устройство на рейку и осуществить измерение.

Обозначения на нивелирных рейках могут немного отличаться в зависимости от страны и производителя. Важно ознакомиться с маркировкой и обозначениями, указанными на конкретной рейке, которую вы используете, чтобы правильно интерпретировать измерения и достичь точности при нивелировании.

Как проводить измерения

Порядок измерения превышения точки при использовании нивелира после установки включает следующие шаги:

• Установка нивелира на стабильную основу, такую как штатив, и его выравнивание. Убедитесь, что нивелир находится в горизонтальном положении с помощью встроенных уровней или компенсатора.
• Установите нивелирное штурвал в вертикальное положение, чтобы оптическое устройство было направлено вверх.
• Просмотрите через оптическое устройство нивелира на нивелирную рейку, установленную в исходной точке (известной высоты). Запишите отсчет на рейке в качестве исходного значения превышения.
• Переместите нивелир и направьте оптическое устройство на целевую точку, для которой можно измерить превышение. Убедитесь, что визир наведен точно на рейку в целевой точке.
• Осмотрите отсчет на рейке в оптическом устройстве нивелира. Запишите этот отсчет, который представляет разницу между исходным значением превышения и текущим положением на рейке.
• Повторите процедуру измерения превышения для других точек, если необходимо.

Важно помнить, что при измерении превышения с помощью нивелира нужно обеспечить стабильность нивелирной рейки и точное наведение визира на рейку. Также следует учитывать факторы, такие как изменение температуры, воздушные потоки или вибрации, которые могут повлиять на точность измерений. Поэтому рекомендуется проводить несколько повторных измерений и усреднять полученные результаты для повышения точности.

Ведение документации

Ведение журнала и проведение расчетов являются важными аспектами работы с нивелиром. Журнал помогает упорядочить и систематизировать полученные данные, а расчеты позволяют интерпретировать измерения и получить конечные результаты.

Рекомендации по ведению журнала и проведению расчетов при использовании нивелира:

1. Журнал:

• Записывайте все основные данные, связанные с измерениями, в журнал. Включите информацию о дате, времени, точках измерений, погодных условиях и других факторах, которые могут повлиять на результаты.
• Опишите каждую точку измерения, указав ее местоположение, высоту и другие характеристики.
• Записывайте значения отсчетов на рейке, полученные при измерениях. Укажите исходное значение превышения, текущий отсчет и разницу между ними.
• Если проводите несколько повторных измерений, запишите все значения и усредните их для получения более точных результатов.
• Добавьте любые дополнительные комментарии, наблюдения или заметки, которые могут быть полезны для интерпретации данных или объяснения некоторых аномалий.

1. Расчеты:

• Вычислите превышения для каждой точки, используя полученные значения отсчетов на рейке и исходное значение превышения.
• Если проводились повторные измерения, усредните значения и используйте средние значения для расчетов.
• При необходимости выполните коррекцию результатов, учитывая факторы, такие как инструментальные поправки, атмосферные условия или наклон нивелирной линии.
• Проведите сверку полученных превышений с известными значениями или смежными точками для проверки и контроля точности измерений.
• Выполните любые дополнительные расчеты, связанные с вашими конкретными целями измерений, такими как нахождение наклонов, расстояний или объемов.

Помните, что точность результатов зависит от правильности ведения журнала, аккуратности измерений и правильности проведения расчетов.
